Ref: ConvexBT

Capteur de force Bouton miniature - Compression - 20 à 4450 N

  • Etendue de mesure : 20N à 4450 N
  • Non-répétabilité : 0.10 % PE
  • Sensibilité en température : 0.005 % / °C

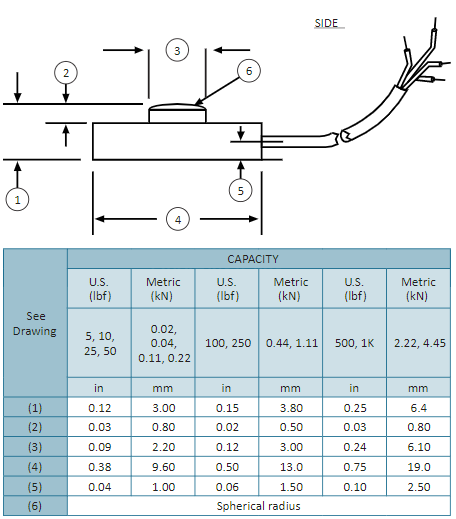

  • Diamètre : 9.6 mm à 19.0 mm
  • Sortie : 2mV / V
  • Alimentation : 5Vcc
  • Sortie câble 1,5 m en standard

Download the product sheet

Log in to see the price
Login
?

Nos capteurs de force Galette sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de le rigidifier et de fixer du capteur sur un vérin ou sur les moyens d’essai.

Pour les charges très élevées (> 100 kN), les capteurs en bride permettent une meilleure répartition de la charge et un montage plus simple.

Ces capteurs de forces ont un corps d’épreuve d’une grande rigidité et d’une très faible déflection, optimisés pour les mesures de grande précision, des mesures de fatigue ou des charges très importantes jusqu’à 1 Mega N.

Les capteurs galette ont une précision < ± 0.02 % de la pleine échelle, une très grande répétabilité et stabilité dans le temps. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul.

Les capteurs de force sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs.

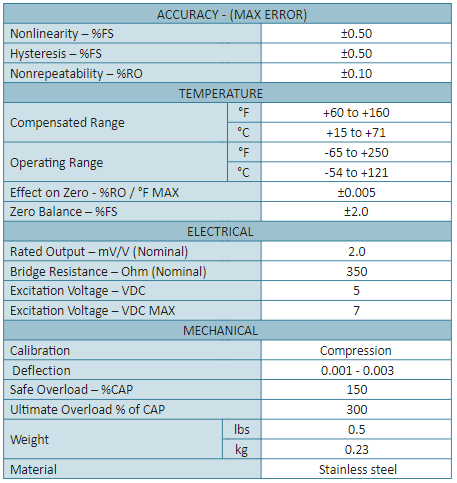

Type
Load button
Measuring Range
20 , 40 , 110 , 220 , 440 , 1100 , 2200 , 4400
Precision (max error)
0.5 %
Nonlinearity (% FS)
± 0.25 %
Hysteresis
0.25 % FS
Nonrepeatability
0.10 % FS
Temperature Compensated Range
21 to 77 °C
Température de fonctionnement
-40 to 80 °C
Zero Balance
0.005 %PE/°C
Analog output signal
non-amplifié
Output Signal
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Measurement direction
Compression
Surcharge
150 %PE
Measuring Range (Force)
⩽ 1 kN, 1 - 100 kN
Application
OEM, low cost

Nous Consulter

  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie connecteur sur demande
  • Module TEDS
  • Accessoires :
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
