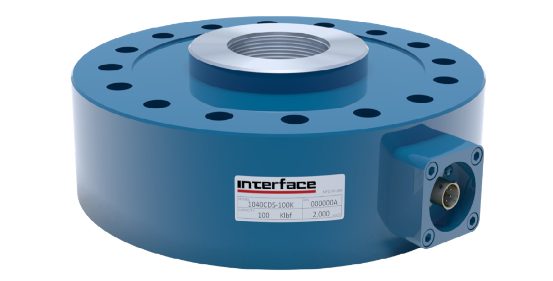

Capteur de force de fatigue 1.25 kN à 25 kN
- Mesure de force de fatigue
- Nombre de cycles :100 million pleine échelle
- Etendue de mesure : 1.25kN à 25 kN
- Précision : 0.03% pleine échelle
- Compensé pour les efforts transverses
- Faible déflection
- Traction et compression
Nos capteurs de force Galette sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de le rigidifier et de fixer du capteur sur un vérin ou sur les moyens d’essai.
Pour les charges très élevées (> 100 kN), les capteurs en bride permettent une meilleure répartition de la charge et un montage plus simple.
Ces capteurs de forces ont un corps d’épreuve d’une grande rigidité et d’une très faible déflection, optimisés pour les mesures de grande précision, des mesures de fatigue ou des charges très importantes jusqu’à 1 Mega N.
Les capteurs galette ont une précision < ± 0.02 % de la pleine échelle, une très grande répétabilité et stabilité dans le temps. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul.
Les capteurs de force sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs.

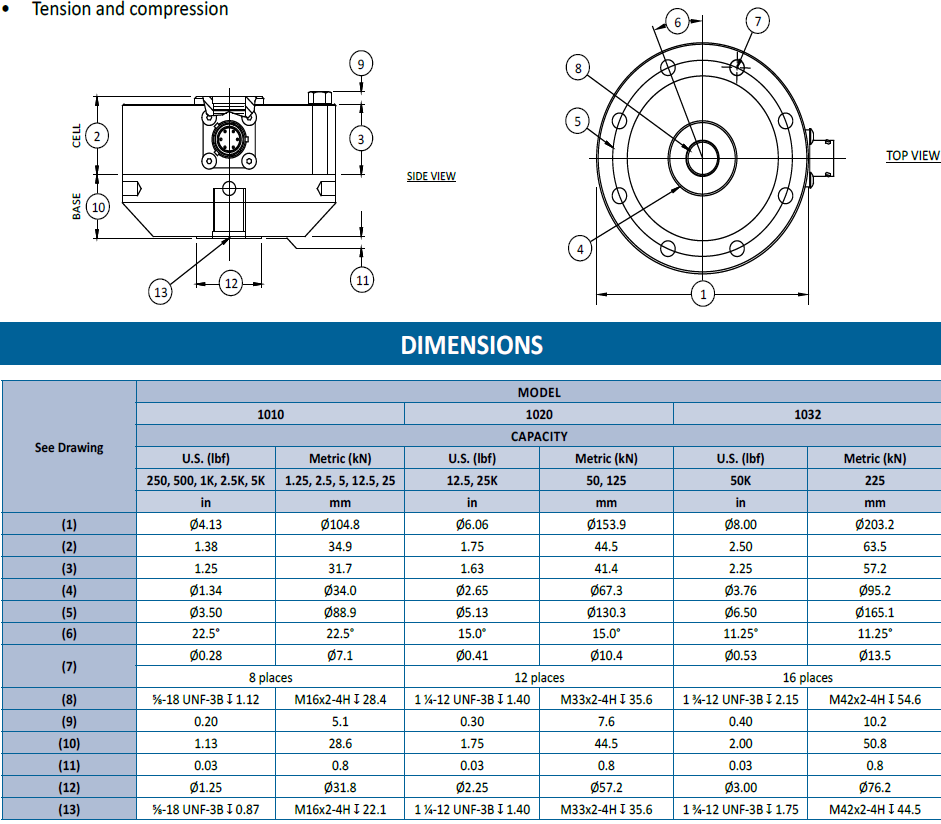

- Type
- pancake
- Precision (max error)
- ≤ 0.1 %
- Nonlinearity (% FS)
- ± 0.03 , 0.05 %
- Hysteresis
- 0.03 % FS
- Nonrepeatability
- 0.02 % FS
- Temperature Compensated Range
- -10 to 45 °C
- Température de fonctionnement
- -55 to 90 °C
- Zero Balance
- 0.0015 %PE/°C
- Sensibilité du gain
- 0.0015 %/°C
- Analog output signal
- non-amplifié
- Output Signal
- 2 , 1 mV/V
- Résistance du pont
- 350 Ω
- Tension d'alimentation
- 10 Vcc
- Measurement direction
- Traction & Compress.
- Surcharge
- 300 %PE
- Housing
- Steel
- Protection Class
- IP40
- Measuring Range (Force)
- 1 - 100 kN, 100 - 250 kN, > 250 kN, > 1 MN
- Application
- High Accuracy, Durability
- Datasheet_1000_pmi_EN-%282%29.pdf
- CalAdaptor-1.pdf
- Datasheet_1000_pmi_FR.pdf
- Installation-Low-Profile.pdf
- 1X10-Drawing.pdf
- 1X20-Drawing.pdf
- 1X32-Drawing.pdf
- 1X40-Drawing.pdf
- 1X44-Drawing.pdf
- 1X52-Drawing.pdf
- 1X60-Drawing.pdf
- 1080-1280.pdf
- 1090-Drawing.pdf
- Interface-1010-250-thru--5K-B.STEP
- Interface-1010-1.25KN-thru--25KN-B.STEP
- Interface-1020-12.5K-B.STEP
- Interface-1020-25K-B.STEP
- Interface-1020-50KN-B.STP
- Interface-1020-125KN.STEP
- Interface-1020-125KN-B.STEP
- Interface-1032-50K-B.STEP
- Interface-1032-225KN-B.STEP
- Calibration conforme ISo 17025 ou E74 NIST
- Base (recommandée)
- Protection mécanique du (ou des) connecteur
- Sorties standardisée
- TEDS
- Ponts multiples
- Taraudage sur demande
- Compensation en température étendue
- Sortie câble sur demande
- Connecteur sur câble pour acquisition
- Electronique de conditionnement et acquisition
- Connecteur et câble
- Conditionneurs et acquisition
- Afficheur
