Ref: 1243

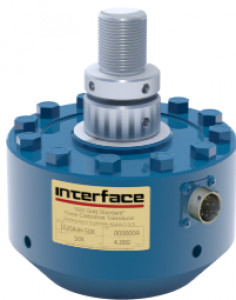

Capteur de force de précision Compression

  • Compression seul
  • Non-linéarité ± 0.03 % pleine échelle
  • Compensation mécanique des efforts transverses.
  • Signal de sortie 4 mV / Vcc
  • Sensibilité à la température < 0.0013% / °C
  • Protection en surcharge : 150 % de la gamme de mesure
  • Utilise des jauges de contrainte Interface auto-compensées.

Download the product sheet

?

PM Instrumentation propose des capteurs de mesure de force de compression avec une gamme de 5 kN à 1800 kN. INTERFACE fabrique ses propres jauges de contrainte, ce qui permet d’optimiser la sensibilité en température des capteurs. Nos capteurs de forces ont un corps d’épreuve d’une grande rigidité et d’une faible déflection, optimisés pour les mesures de fatigue.

Interface est le premier fabricant de capteurs de force dans le monde à proposer une compensation mécanique des efforts transverses et des charges parasites. Dans la phase de fabrication, tous les capteurs sont ajustés individuellement en adaptant le corps d’épreuve. Cette compensation mécanique permet d’augmenter la durée de vie des capteurs en optimisant et réduisant le nombre de composants, en particulier les résistances de compensation.

Avec la base installée, les capteurs se fixe sur un vérin par le taraudage central . Ces capteurs peuvent également se fixer, sur une surface plane, avec les trous lisses sur la périphérie du capteur.

Type
pancake
Number of Axis
1 Axis
Nonlinearity (% FS)
± 0.05 %
Hysteresis
0.05 % FS
Nonrepeatability
0.01 % FS
Température de fonctionnement
-55 to 90 °C
Zero Balance
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Output Signal
3 , 4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Measurement direction
Compression
Surcharge
150 %PE
Housing
Steel
Protection Class
IP40

Nous Consulter

  • Calibration conforme ISo 17025 ou E74 NIST
  • Base (recommandée)
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée TEDS
  • Ponts multiples
  • Taraudage sur demande
  • Compensation en température étendue
  • Sortie câble sur demande
  • Connecteur sur câble pour acquisition
  • Electronique de conditionnement et acquisition
  • Connecteur et câble
  • Conditionneurs et acquisition
  • Afficheur
