Ref: DXI-100 - DXI-200

1 or 2 axis high accuracy inclinometer | ± 1 to ± 60 ° | Digital output

  • Inclinomètre inertiel mono-axe
  • Etendue de mesure : ± 1 à ± 60 °
  • Signal de sortie : RS485/RS422
  • Précision : 0,02 à 0,03 %
  • Résolution : 0,001 °
  • Réponse en fréquence : < 30 Hz
  • EN 50155:2007 / EN 55022:2010 / EN 61000-4-8:2010

Download the product sheet

?

Présentation

Les inclinomètres de la série DXI allient précision de mesure et durabilité. La mesure de l'angle extrêmement fine se fait par mesure de la gravité au moyen d'un plateau inertiel asservi et d'un détecteur optique. La précision obtenue est de 0.03% de la pleine échelle pour une bande passante atteignant 30Hz.

Le modèle DXI-100 réalise une mesure uniaxiale sur des étendues de mesure comprises entre ±1.0 et ±60.0°. Le signal de sortie en ° est transmis par défaut en RS-485, ou en option en RS-422.

La conception du DXI-100 permet une mesure précise et fiable dans des environnements sévères en température (température de fonctionnement: -40 à +85°C), vibrations, chocs (limite de choc: 1500g), humide ou poussiéreux (boitier aluminium anodisé IP67).

Installation

Le montage de l'inclinomètre DXI-100 sur l'application est réalisé par l'intermédiaire de 3 vis M3. L'inclinomètre peut être livré sur embase, permettant de réduire la hauteur de 6mm. La connection électrique se fait via un connecteur MS27476Y10D35P monté sur l'inclinomètre. Des connecteurs et des cables sont disponibles en option. La tension d'alimentation requise est de 10-30 VDC

Applications

  • Pilotage de Radar / Antenne
  • Surveillance de structures (ponts, bâtiments)
  • le contrôle d'accélération pour les trains et métros automatisés
  • Surveillance sismique
  • Niveau de plateforme

Certifications

  • CENELEC EN 55022:2010
  • CENELEC EN 50155:2007
  • CENELEC EN 61000-4-8:2010
  • AREMA Part 11.5.1
Technologie
Inertial
Number of Axis
1 Axis, 2 Axis
Etendue de mesure
2 / 3 / 14.5 / 30 / 60 °
Résolution
0.001° - 0.01°
Bande passante (-3 dB)
3 , 6 , 30 Hz
Application
High Accuracy
Nonlinearity (% FS)
± 0.15 , 0.3 %
Hysteresis
0.001 % FS
Nonrepeatability
0.001 % FS
Sortie analogique
RS-232/422/485
Digital output signal
RS-485
Tension d'alimentation
10 Vcc
Protection Class
IP67
Housing
Aluminium
  • Version standard: 92.2 x 51.6 x 53
  • Version flange: 101.6 x 51.6 x 47
  • Poids: 226.80 g

Les configurations

  • Plage de mesure
  • Sortie RS-422 ou 485
  • flange oui/non
  • avec ou sans certification
  • filetage métriques ou imperial

Les options

  • câble longueur 1.8 à 5m

Nous consulter

Related products

inclinomètre de précision

LSOX

Rugged 1 axis servo inclinometer - ± 1 to ± 90° - analog output
inclinomètres industriels mems

JMI-100 / JMI-200

Analog MEMS Inclination sensor - 1 or 2 axis | ±14.5 à 90°

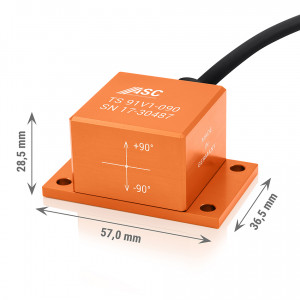

inclinomètres industriels mems TS91
