Ref: KM10z

Miniature load cell - 25N to 200 kN - traction & compression

type: tensile and compressive load cell;
nominal force: 25N; 50N; 100N, 200N
accuracy class: 1 %;
dimensions: Ø 25,4mm x 49m;
force transmission: 2 x 16mm male thread M2,5x0.45;
connection: 3 m cable STC-31V-4;
material: stainless steel;
Protection Class : IP67

Introduction

KM10z is an ultra miniature force transducer developed for test rigs, machines, tools, or for monitoring and optimizing manufacturing processes. KM10z measures tensile/compressive forces up to 200N with an accuracy of 1% in a minimal footprint (Ø 9.8 mm x 5.8 mm excluding threaded ends).

The sensor installation and the application of the axial force to be measured are done via 2 threads M2,5 of 7mm length.

Specifications

étendues de mesure [N]	25N; 50N; 100N, 200N
Précision	1 %
Signal de sortie	0,5 à 1 mV/V
Alimentation	1 à 10 VDC (5 V recommandés)
Construction	Inox IP67
Température de fonctionnement	-10 à 85°C
Fréquence de résonnance	5 kHz
Moment de flexion maxi	0,2 Nm
Torsion maxi	5 Nm
Connectique	Sortie câble 4 fils 3m de longueur, sans connecteur

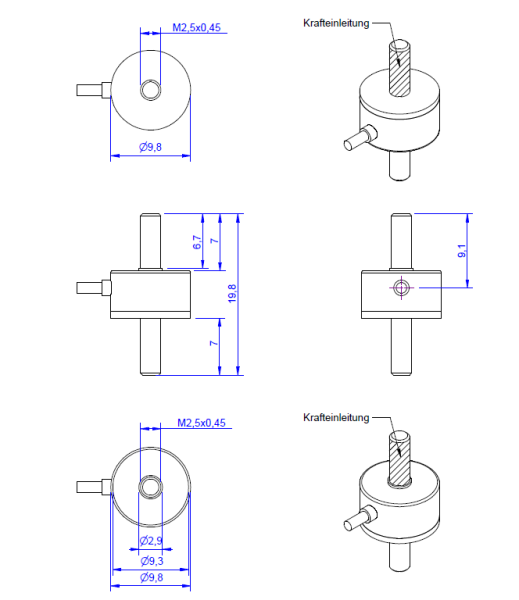

Dimensions

Data acquisition

The sensor is delivered with a 3m cable. The output signal is not amplified (0,5 to 1 mV/V). Signal conditionning and data acquisition systems are available in option

Afficheur	Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	9840	PMI-520AJ	GSV-1A	GSV-6K	GSV-6L	GSV-3USB

Afficheur 24 bits avec fonction acquisition	Afficheur simple	Afficheur numérique haute précision 1 ou 2 voies	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB
